Hallo zusammen, nach dem ich jetzt stolzer Besitzer eines 2400er bin, im Moment noch dabei erst mal alles zum laufen zu bringen, bin ich gedanklich dabei mich mit dem Thema Frontlader zu beschäftigen. Habe hier schon einiges nachgelesen was mich aber beschäftigt ist die Materialstärke. daher die Frage welche Rohrstärke ( Gewicht sparen) habt Ihr bei euren Eigenbauten eingesetzt. Ich denke da an 60x40x2mm Rechteckprofile. Gruß Michel
bei den Materialstärken kann ich Dir leider nicht helfen. Aber es existieren ja schon einige Frontlader. Da kann man Dir bestimmt Anregiungen geben.
Was Du aber beachten solltest ist, daß Deine Hydraulik gut in Schuß sein muß . Und daß der Ölvorrat ausreichend groß sein muß, um die lagen Stempel ganz aufzufüllen. Auch dann, wenn andere vorhandene Zylinder voll ausgefahren sind. Rechne Dir die Mengen aus und vergleiche diese mit der Menge im vorderen, unteren Vorratstank.
Hallo Michael ich habe mein Frontlader auch selber vor 4 Jahren gebaut ich habe mein aus Rechteck Kasten Rohr 80x40x2mm gebaut und schon 100 von Tonnen gehoben es hat sich bis heute nichts dran verbogen Gruß Torsten

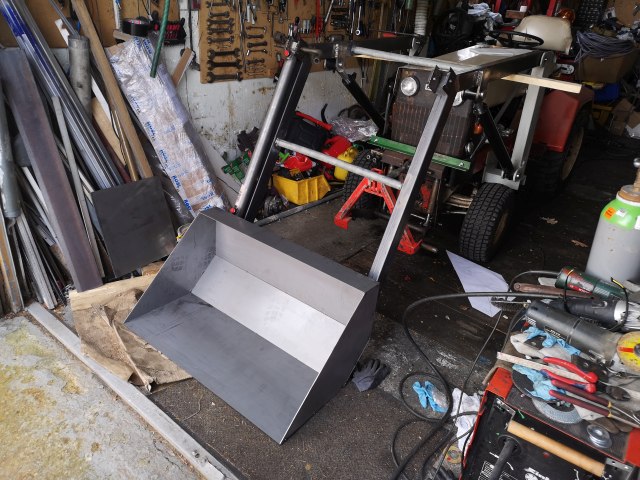

Ich habe mich jetzt für 120x80x3 für die senkrechten entschieden, warscheinlich mache ich eine Seite zum Öl-Zusatztank. Die Tragarme mache ich jetzt aus einem Stück aus Rundrohr, schön gebogen, noch eine Quertraverse.... Unten ein U-Stahl 120x40x4 als Tragelement, seitlich mit Befestigungsplatten am Rahmen, innen und außen. Für die großen Zylinder habe ich mich für 900mm Länge und 50x30 entschieden, was hast du denn für Dimensionen ? Gruß Michel
Zitat von Torsten GröningHallo Michael ich habe mein Frontlader auch selber vor 4 Jahren gebaut ich habe mein aus Rechteck Kasten Rohr 80x40x2mm gebaut und schon 100 von Tonnen gehoben es hat sich bis heute nichts dran verbogen Gruß Torsten

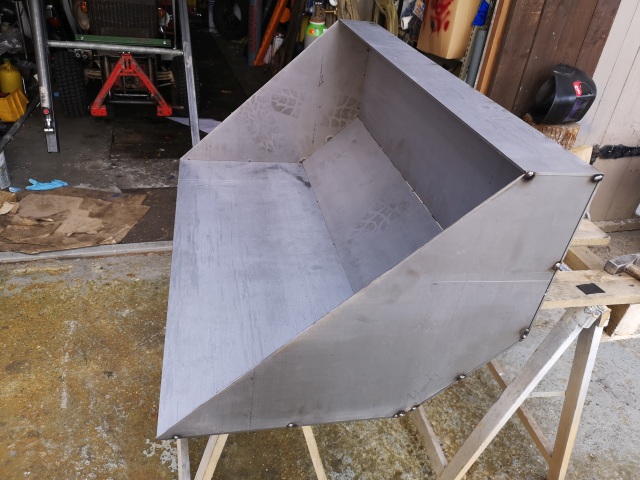

Das schaut schon mal nach guter arbeit aus. Zeig doch mal die Befestigung am Gutbrod
Grus Carsten
123456789011121314151617181920 "Arbeitszeit = Lebenszeit. Wenn meine Arbeitszeit sinnvoll und wertvoll ist, dann gewinne ich sinn- und wertvolle Lebenszeit"

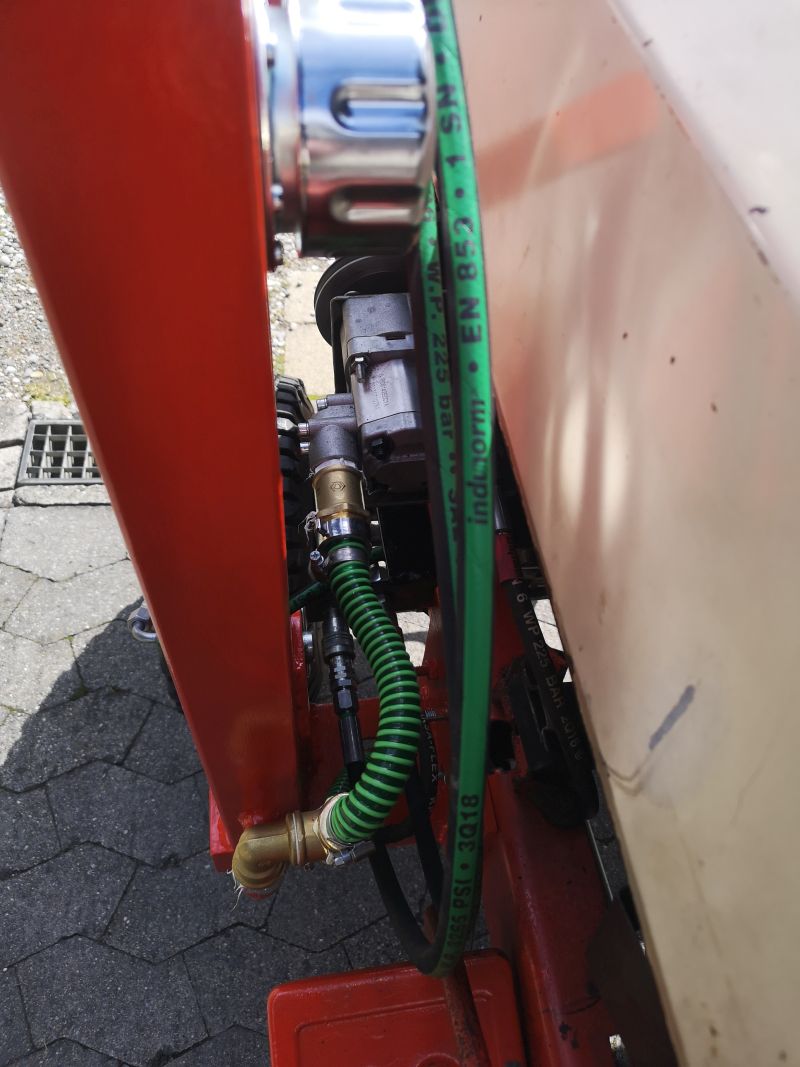

sieht ja gut aus, der Frontlader mit Schaufel. Eine ordenliche Hydraulikpumpe ist auch vorhanden, soweit ich sehen kann oder ist die schon original bei den letzten Baujahren?
Ich persönlich habe immer Angst, daß man den Ramen der Gutbrods überlasten könnte. Der ist doch ziemlich fragil und dann auch noch durch allerhand Bohrungen und Ausklinkungen geschwächt. Aber man sieht ja einige Selbstbauten und es funktioniert ohne Bruch. Hydraulische Lenkung sollte man aber haben.
Sicher ist es interessant, wie der Frontlader am Rahmen befestigt ist und ob da noch Verstärkungen angebracht sind. Ich habe noch keinen Frontlader an einem Gutbrod vor Ort gesehen und bin schon gespannt, wie dieses Problem in der Praxis gelöst wird.
also, der 120er U-Stahl unten welcher zu sehen ist hat ein Querblech welches ein Loch hat auf höhe der Achse der Aufnahme für das Mähwerk. Sprich Bolzen duchstecken dann ist die Lage fixiert ( theoretischer Drehpunkt), danach 3 Schrauben durch die 10mm Stahlplatte (200x200mm) durch den Rahmen, dahinter wieder eine 10mm Stahlplatte (400mm x lichtes Rahmen - Innenmaß). Vermutlich sind Kräfte welche schräg von vorne wirken tatsächlich nicht zu empfehlen, also mit Schaufelecke außen, alles was frontal kommt kann der Rahmen sicher aushalten. Somit der Versuch eine kraft- und formschlüssige Verbindung herzustellen. Bin am überlegen, ob ich unten noch eine Querverbindung schaffen soll, aber jetzt erst mal fertig werden und testen. . Auf Zug mit 40x4mm Flachstahl vorne abgefangen. Bilder von unten kann ich gerne noch machen.
Zitat von BlaubärMoin Michel,
sieht ja gut aus, der Frontlader mit Schaufel. Eine ordenliche Hydraulikpumpe ist auch vorhanden, soweit ich sehen kann oder ist die schon original bei den letzten Baujahren?
Ich persönlich habe immer Angst, daß man den Ramen der Gutbrods überlasten könnte. Der ist doch ziemlich fragil und dann auch noch durch allerhand Bohrungen und Ausklinkungen geschwächt. Aber man sieht ja einige Selbstbauten und es funktioniert ohne Bruch. Hydraulische Lenkung sollte man aber haben.
Sicher ist es interessant, wie der Frontlader am Rahmen befestigt ist und ob da noch Verstärkungen angebracht sind. Ich habe noch keinen Frontlader an einem Gutbrod vor Ort gesehen und bin schon gespannt, wie dieses Problem in der Praxis gelöst wird.

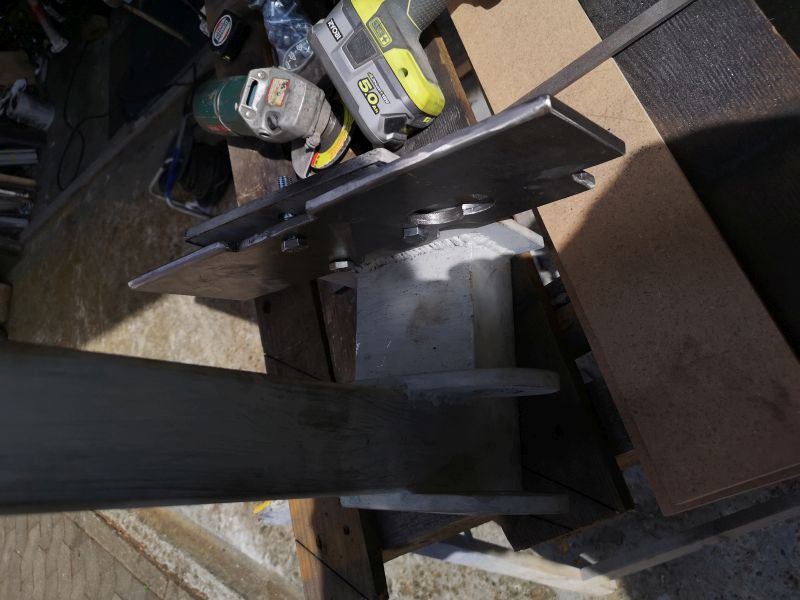

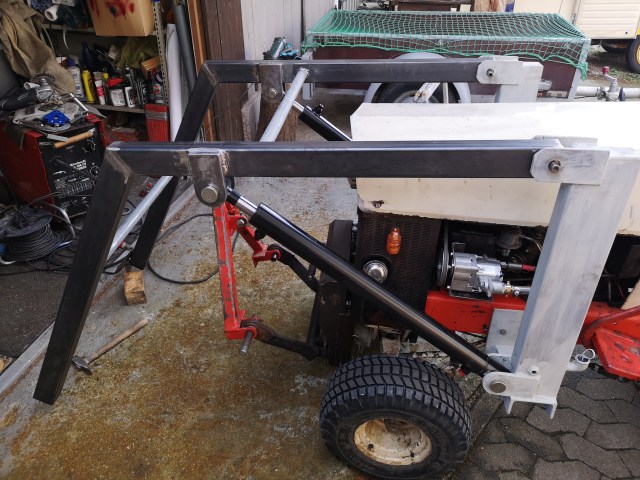

Hallo, endlich mal wieder etwas Zeit gehabt... Die Halteplatte im U-Profil 40cm lang, liegt vorne am Querträger auf.

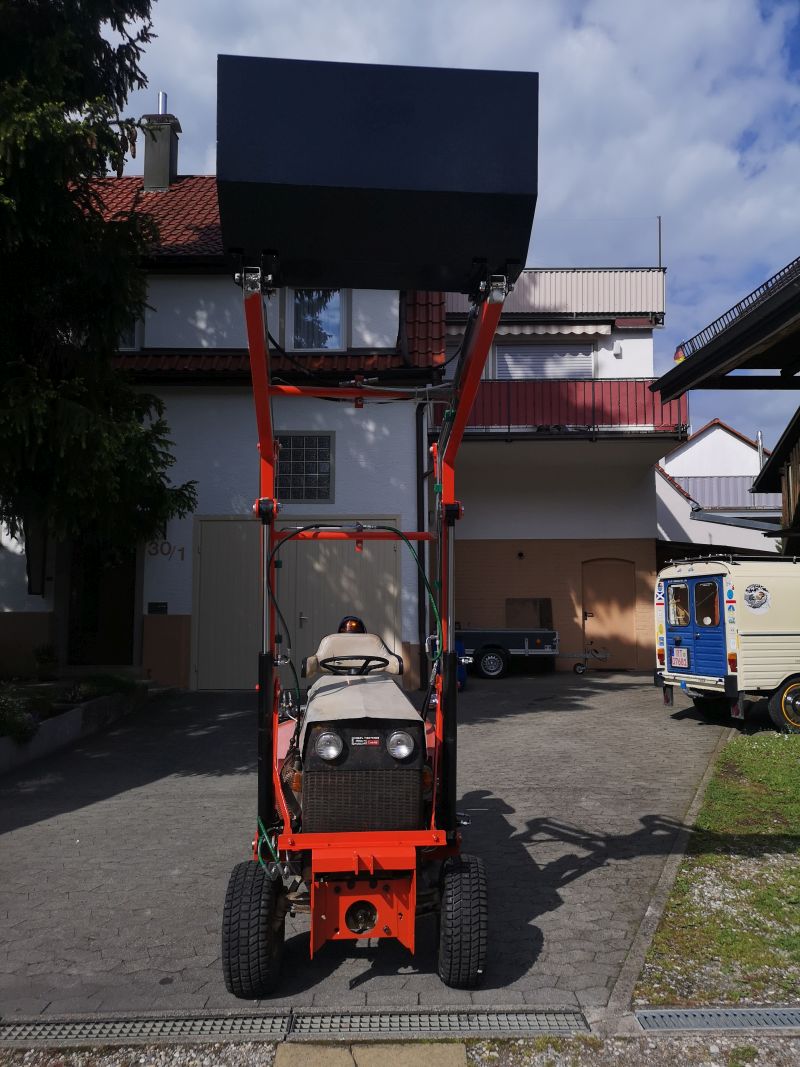

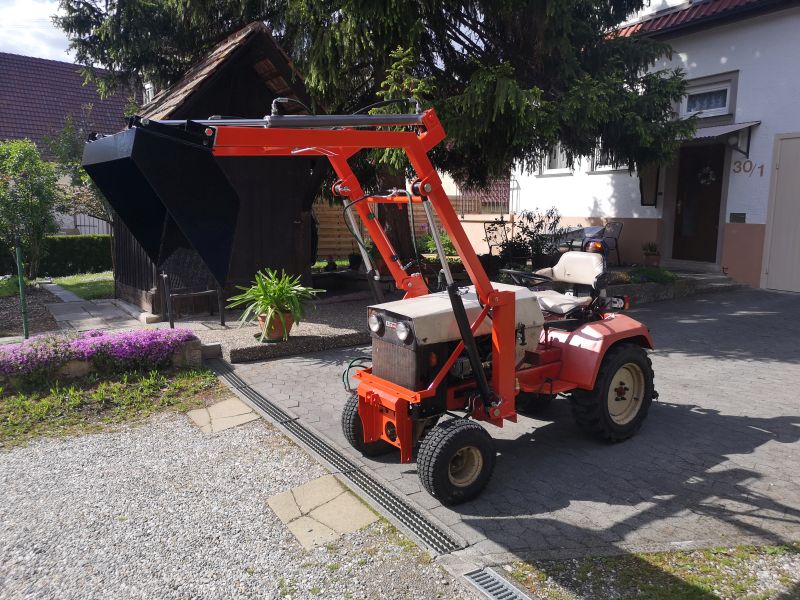

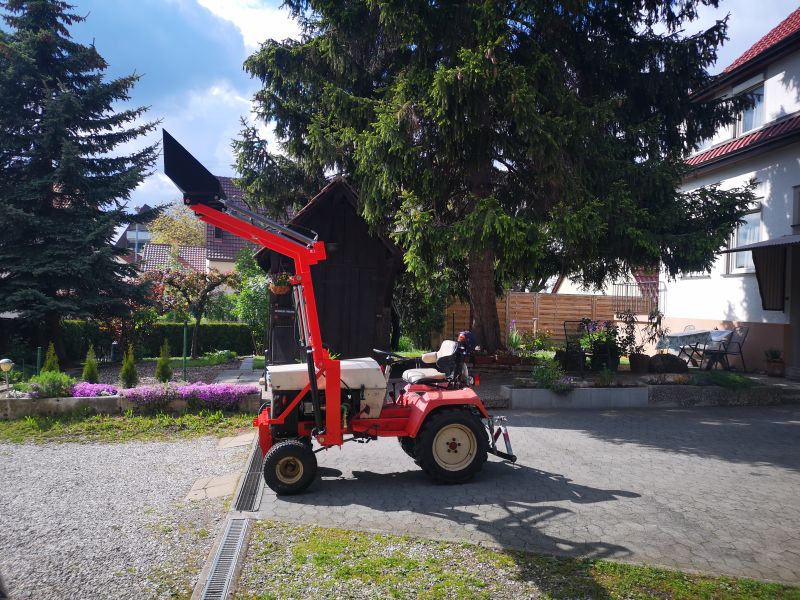

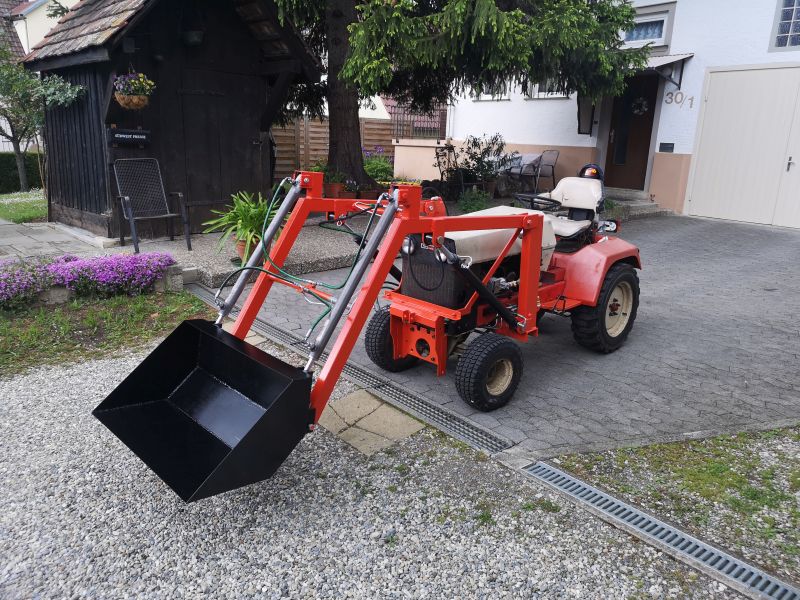

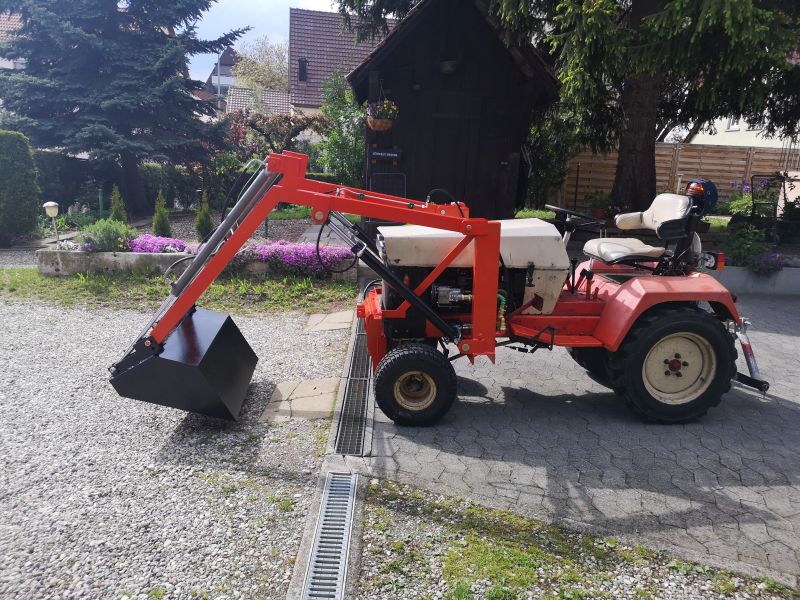

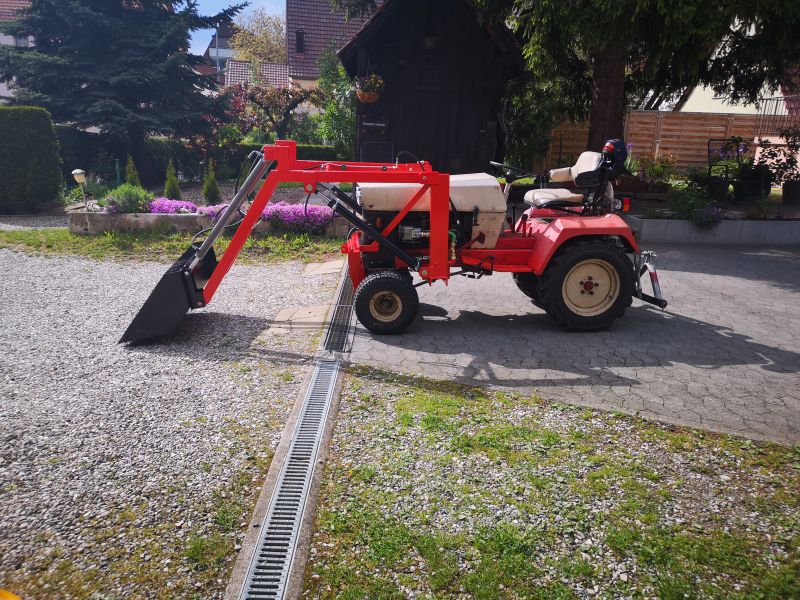

noch nicht fertig mit Farbe, aber...bald, und wenn die Post mal kommen würde mit dem Hydrauliköl....könnte ich beide Tanks füllen, sind zugleich die senkrechten Steher.
Von unten mache ich demnächst ein paar Bilder, vergesse immer das Handy mit zu nehmen in die Grube...
